カメラ系とは？
カメラ系は，衛星にカメラを搭載し，宇宙から見た地球の撮像，各種ミッションの検証用画像撮影などを行います．
ミッション
- 軌道上で搭載カメラが正常に動作することを確認する
- 地球を撮影する
- 姿勢決定・制御系の動作を画像から検証する*系の動作は搭載のセンサにより確認できる．画像検証は補助．
- テザー伸展機構の動作を撮影し検証する*機構の動作は搭載のセンサにより確認できる．画像検証は補助．
- 他のミッション支援
搭載カメラ(CMOSイメージセンサ）
- 1/3型CMOSカメラモジュール，プログレッシブスキャン方式
- 携帯電話用のため，超小型低消費電力
- 画角：約58度，被写界深度：120cm - INF, F値：2.8
- カメラ制御インターフェイス：I2C I/F
- 画像データ形式：UYVY 8bit

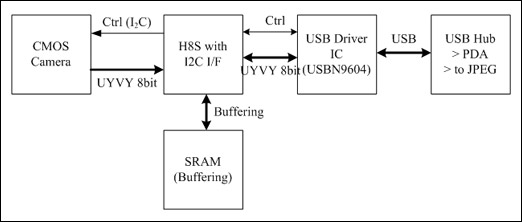

カメラ系システムブロック図
CMOSカメラモジュールから撮影画像をUYVY形式でデータを取りだし，高速SRAMで一時バッファし，USB経由でPDAに転送します．PDA内の演算機でJPEG画像圧縮を行います．
