トップページ サブシステム 構造系

構造系とは？

衛星内部機器のコンピュータ系．軌道上での計算，データ処理などを行います．衛星内部機器のコンピュータ系．軌道上での計算，データ処理などを行います．衛星内部機器のコンピュータ系．軌道上での計算，データ処理などを行います．衛星内部機器のコンピュータ系．軌道上での計算，データ処理などを行います．衛星内部機器のコンピュータ系．軌道上での計算，データ処理などを行います．衛星内部機器のコンピュータ系．軌道上での計算，データ処理などを行います．

Concepts

• およそCubeSat2個分のスペースに全要求機器を搭載
• 起動寿命を延ばすために高重量になる設計を実現
• 可能な限り各系に最大限のスペースを供給できる設計の実現

Overview

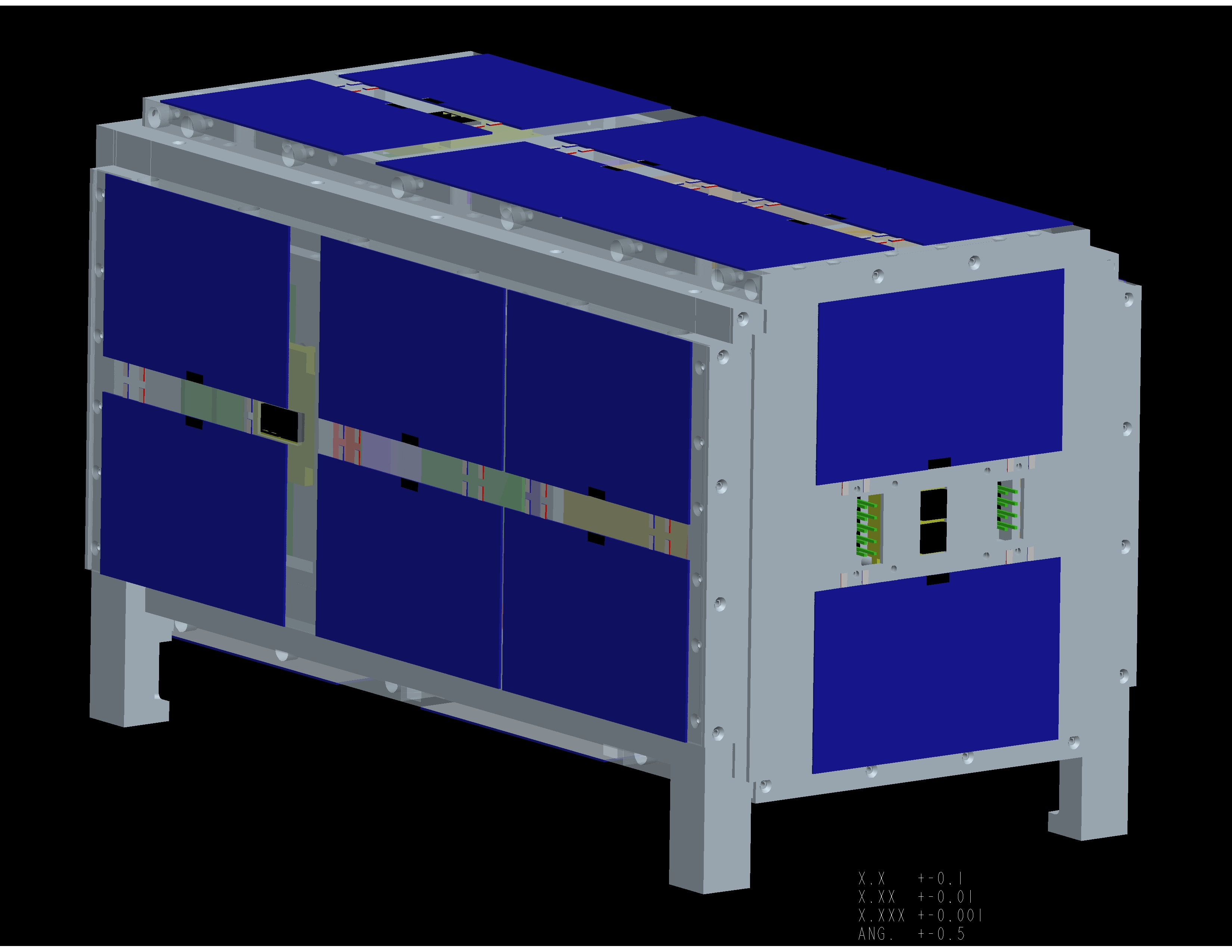

衛星概観(3D-CAD Model)を示す．


Size: 226[mm] X 112[mm] X 133[mm]
Weight: 3.6

Specification Data

• 構造主素材

  Al5052	SUS303
  856.452[g]	1275.46[g]

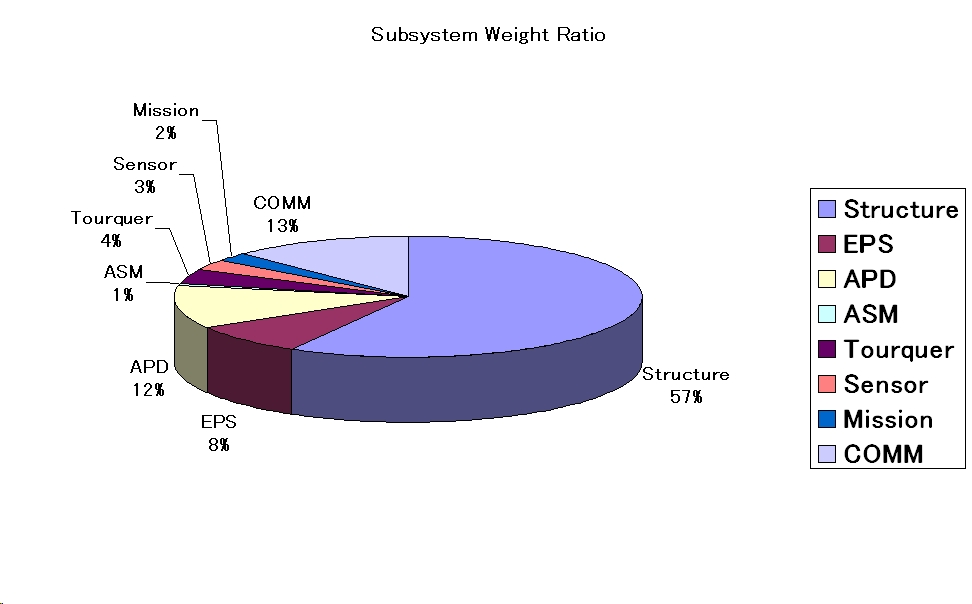

• サブシステムごとのウエイト重量比



• 力学的特性

  重心[mm](Coordination from Origin)

  x	y	z
  54.19	72.26	110.27

  慣性テンソル[gXmmXmm]

  2.19E7	5.11E4	1.17E4
  5.11E4	2.18E7	1.10E5
  1.17E4	1.10E5	9.78E6




  体積中心と重心とのずれ[mm]

  x	y	z
  1.81	-7.26	2.73

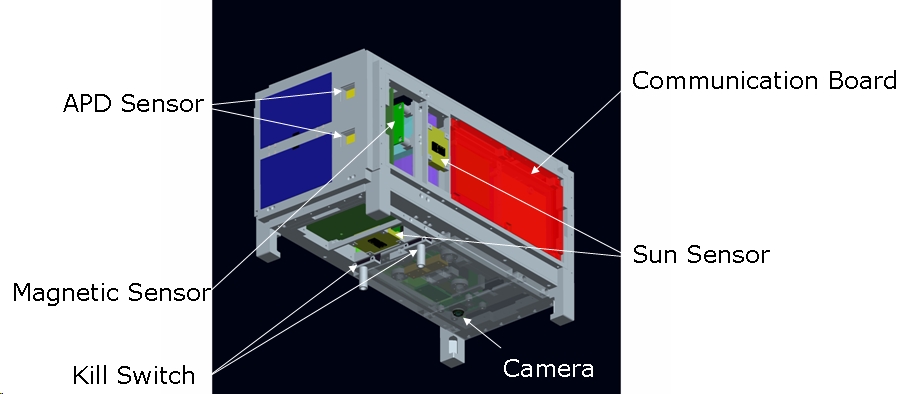

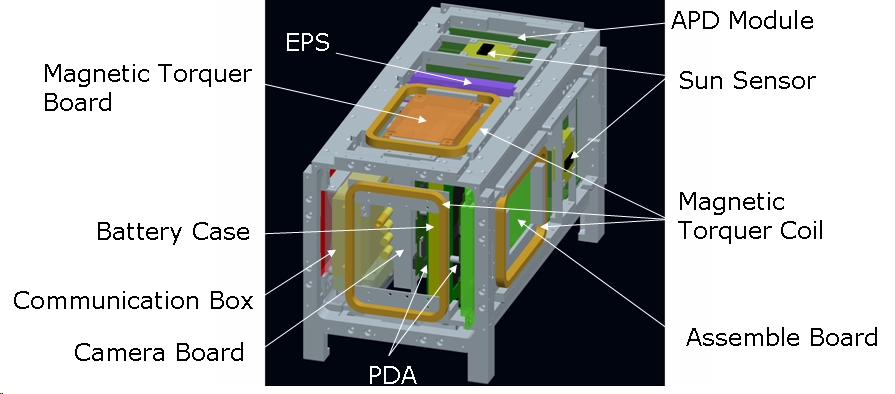

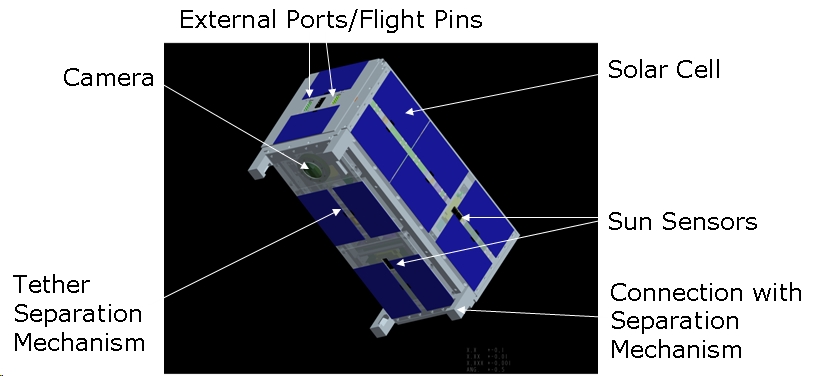

各コンポーネント配置

• 概観


• Cute-1.7側


• APD側
